組件特點

01

高效節能

效率(滿載)＞97%，降低能源損耗
MTBF>20000h，确保長期穩定運行

02

精準控製

穩壓精度≤1%Umax
穩流精度≤2%Imax，确保輸出穩定。

03

靈活擴展

支持寬輸入電壓範圍，适應不同電網環境
模塊體積小巧、重量輕，便于安裝與集成

04

風冷散熱

采用風冷散熱方式
确保模塊在高負載下穩定運行

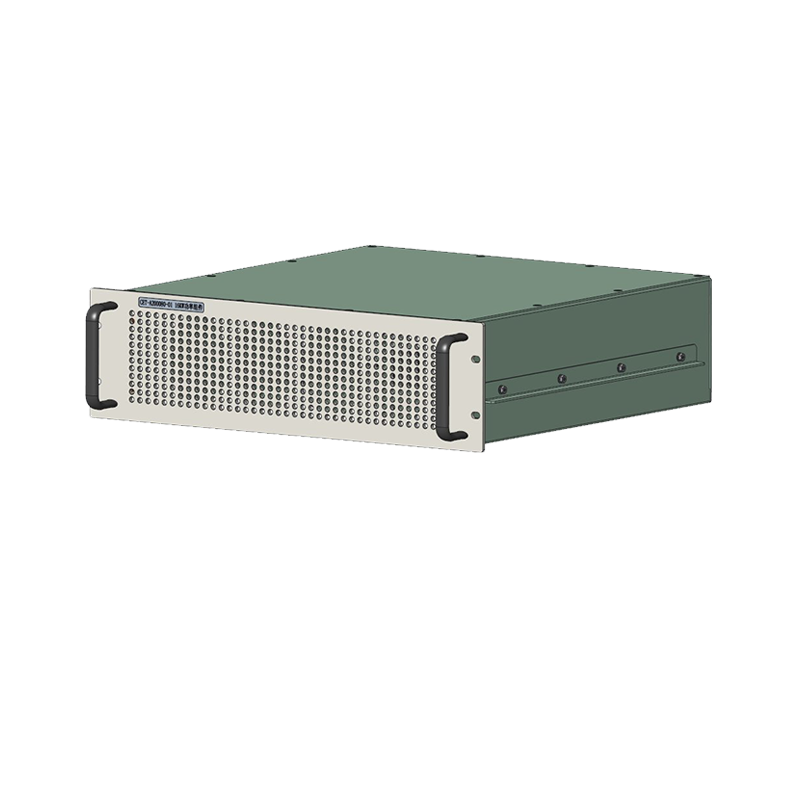

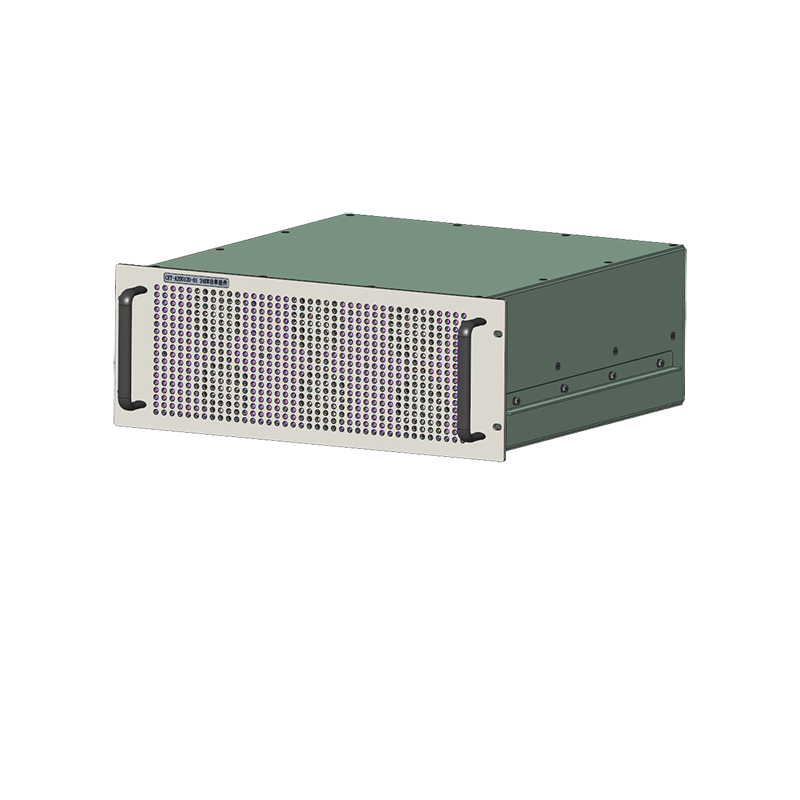

組件相冊

參數規格

模塊名稱

輸出規格

技術參數

9KW AC/DC電源組件

28V/300A

60V/150A

交流輸入：電壓220Vac±15%，頻率50Hz±5Hz，功率因數≥0.98；

直流輸出：額定功率9kW，輸出電壓18Vdc～60Vdc，最大電流300A；

輸出精度：穩壓精度≤1%Umax，穩流精度≤2%Imax；

外形參數：19英寸标準機箱，高度2U，深度450mm，重量20kg；

散熱冷卻：風冷；

其他參數：效率(滿載)＞97%，MTBF>20000h。

12KW AC/DC電源組件

36V/360A

50V/240A

200V/60A

300V/40A

350V/35A

500V/24A

交流輸入：電壓380Vac±15%，頻率50Hz±5Hz，功率因數≥0.98；

直流輸出：額定功率12kW，輸出電壓18Vdc～500Vdc，最大電流360A；

輸出精度：穩壓精度≤1%Umax，穩流精度≤2%Imax；

外形參數：19英寸标準機箱，高度2U，深度450mm，重量20kg；

散熱冷卻：風冷；

其他參數：效率(滿載)＞97%，MTBF>20000h。

16KW AC/DC電源組件

200V/80A

260V/62A

300V/53A

350V/46A

500V/32A

800V/20A

交流輸入：電壓380Vac±15%，頻率50Hz±5Hz，功率因數≥0.98；

直流輸出：額定功率16kW，輸出電壓200Vdc～800Vdc，最大電流80A；

輸出精度：穩壓精度≤1%Umax，穩流精度≤2%Imax；

外形參數：19英寸标準機箱，高度2U，深度450mm，重量23kg；

散熱冷卻：風冷；

其他參數：效率(滿載)＞97%，MTBF>20000h。

15KW AC/DC電源組件

200V/75A

300V/50A

350V/42.5A

500V/30A

800V/18.8A

1000V/15A

交流輸入：電壓380Vac±15%，頻率50Hz±5Hz，功率因數≥0.98；

直流輸出：額定功率15kW，輸出電壓200Vdc～1000Vdc，最大電流75A；

輸出精度：穩壓精度≤1%Umax，穩流精度≤2%Imax；

外形參數：19英寸标準機箱，高度2U，深度500mm，重量20kg；

散熱冷卻：風冷；

其他參數：效率(滿載)＞97%，MTBF>20000h。

12KW AC/DC電源組件

28V/400A

60V/200A

交流輸入：電壓220Vac±15%，頻率50Hz±5Hz，功率因數≥0.98；

直流輸出：額定功率12kW，輸出電壓18Vdc～60Vdc，最大電流400A；

輸出精度：穩壓精度≤1%Umax，穩流精度≤2%Imax；

外形參數：19英寸标準機箱，高度3U，深度450mm，重量25kg；

散熱冷卻：風冷；

其他參數：效率(滿載)＞97%，MTBF>20000h。

16KW AC/DC電源組件

36V/480A

50V/320A

200V/80A

300V/53A

350V/46A

500V/32A

交流輸入：電壓380Vac±15%，頻率50Hz±5Hz，功率因數≥0.98；

直流輸出：額定功率16kW，輸出電壓18Vdc～500Vdc，最大電流480A；

輸出精度：穩壓精度≤1%Umax，穩流精度≤2%Imax；

外形參數：19英寸标準機箱，高度3U，深度450mm，重量25kg；

散熱冷卻：風冷；

其他參數：效率(滿載)＞97%，MTBF>20000h。

18KW AC/DC電源組件

28V/600A

60V/300A

交流輸入：電壓220Vac±15%，頻率50Hz±5Hz，功率因數≥0.98；

直流輸出：額定功率18kW，輸出電壓18Vdc～60Vdc，最大電流600A；

輸出精度：穩壓精度≤1%Umax，穩流精度≤2%Imax；

外形參數：19英寸标準機箱，高度4U，深度450mm，重量40kg；

散熱冷卻：風冷；

其他參數：效率(滿載)＞97%，MTBF>20000h。

24KW AC/DC電源組件

36V/720A

50V/480A

200V/120A

300V/80A

350V/68A

500V/48A

交流輸入：電壓380Vac±15%，頻率50Hz±5Hz，功率因數≥0.98；

直流輸出：額定功率24kW，輸出電壓18Vdc～500Vdc，最大電流720A；

輸出精度：穩壓精度≤1%Umax，穩流精度≤2%Imax；

外形參數：19英寸标準機箱，高度4U，深度450mm，重量40kg；

散熱冷卻：風冷；

其他參數：效率(滿載)＞97%，MTBF>20000h。

32KW AC/DC電源組件

200V/160A

260V/123A

300V/106A

350V/91A

500V/64A

800V/40A

交流輸入：電壓380Vac±15%，頻率50Hz±5Hz，功率因數≥0.98；

直流輸出：額定功率32kW，輸出電壓200Vdc～800Vdc，最大電流160A；

輸出精度：穩壓精度≤1%Umax，穩流精度≤2%Imax；

外形參數：19英寸标準機箱，高度4U，深度450mm，重量45kg；

散熱冷卻：風冷；

其他參數：效率(滿載)＞97%，MTBF>20000h。
